Sur Clio 5, le réglage de la hauteur des feux ne se résume pas à tourner une molette. Le type de projecteur monté (halogène ou LED), l’état de l’assiette du véhicule et la version du correcteur embarqué changent radicalement la procédure. Nous détaillons ici les points que les tutoriels grand public passent sous silence.
Correcteur automatique ou molette manuelle : identifier le système monté sur votre Clio 5
Toutes les Clio 5 ne partagent pas le même dispositif de correction d’assiette. Les versions équipées de projecteurs LED disposent d’un correcteur automatique qui ajuste le faisceau en fonction de la charge et de l’inclinaison du véhicule. Sur ces versions, la molette au tableau de bord est absente ou inactive.
A découvrir également : Comment contacter le propriétaire sur Getaround ?
Les finitions dotées de blocs halogènes conservent une molette rotative à gauche du volant, graduée de 0 à 3 (ou 0 à 4 selon le millésime). La position 0 correspond au véhicule à vide, conducteur seul. Chaque cran abaisse progressivement le faisceau pour compenser une charge croissante.
Avant toute intervention, nous recommandons de vérifier quel bloc optique est installé. Un coup d’œil au connecteur arrière du projecteur suffit : un faisceau avec servomoteur de correction intégré signale un système automatique. Cette distinction conditionne toute la suite de la procédure.
Lire également : Comment savoir si ma voiture est équipée de feux de jour ?
Réglage manuel des feux Clio 5 avec la molette de correction
Sur les versions à correcteur manuel, le réglage depuis l’habitacle est direct. Mettez le contact (moteur éteint suffit), allumez les feux de croisement, puis tournez la molette.
- Position 0 : conducteur seul ou avec un passager avant, coffre vide. C’est la position par défaut à conserver au quotidien.
- Position 1 : tous les sièges occupés, pas de charge dans le coffre.
- Position 2 : tous les sièges occupés et coffre chargé.
- Position 3 : conducteur seul avec coffre lourdement chargé (cas typique du départ en vacances sans passagers arrière).
Le piège fréquent : laisser la molette sur 2 ou 3 après avoir déchargé le véhicule. Le faisceau reste alors trop bas, la portée diminue, et l’éclairage semble faible sans que l’ampoule soit en cause. Remettre systématiquement la molette sur 0 après déchargement évite ce faux diagnostic.
Vérification visuelle rapide du faisceau
Stationnez la Clio à environ 5 mètres d’un mur clair, sur un sol plat. Le haut de la coupure du faisceau de croisement droit doit se situer légèrement en dessous de la hauteur du centre optique du projecteur. Si la ligne de coupure remonte au-dessus de cette référence, le faisceau éblouit les usagers en face.
Cette méthode ne remplace pas un passage sur régloscope, mais elle permet de détecter un décalage grossier, par exemple après un choc sur le pare-chocs avant ou un remplacement de bloc optique.
Projecteurs LED Clio 5 : pourquoi la molette ne suffit pas
Sur les Clio 5 équipées de projecteurs LED avec correction automatique d’assiette, le système pilote un moteur pas-à-pas intégré au bloc optique. Le calculateur exploite les données des capteurs de hauteur (essieu arrière, parfois avant) pour maintenir l’angle du faisceau dans la plage réglementaire.

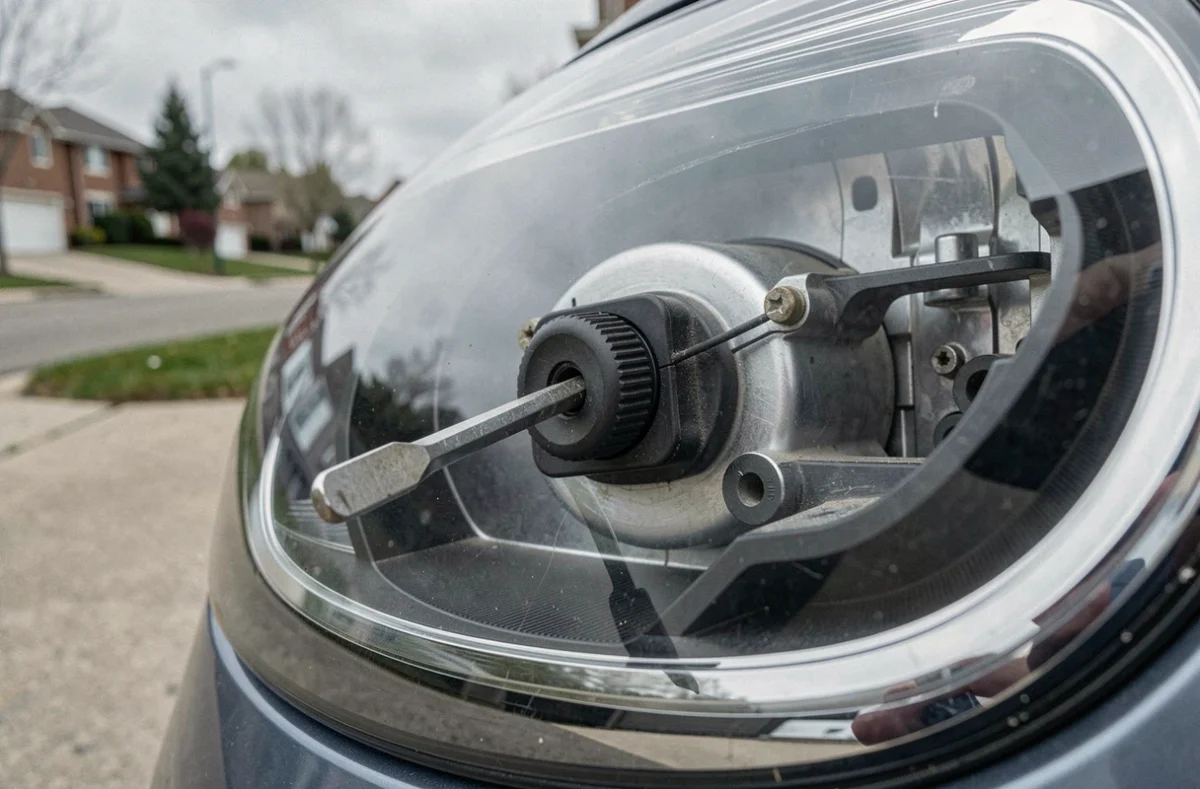

Un simple ajustement mécanique de la vis du projecteur ne garantit pas un résultat conforme si le système électronique n’est pas calibré. Après remplacement d’un projecteur, les recommandations techniques prévoient une séquence précise :
- Lecture des défauts via un outil de diagnostic (type CLIP ou équivalent compatible Renault) pour vérifier l’absence de code erreur sur le correcteur.
- Contrôle du codage du nouveau projecteur dans le calculateur. Un bloc LED mal codé peut envoyer un faisceau décalé malgré un réglage mécanique correct.
- Vérification de la correction de site (l’angle de référence du véhicule à vide) puis passage au régloscope pour valider la hauteur et l’orientation du faisceau.
Sans outil de diagnostic, le réglage d’un projecteur LED reste partiel. Nous observons en atelier des Clio 5 avec un faisceau visuellement correct mais recalé au contrôle technique parce que le codage du projecteur de remplacement ne correspondait pas à celui d’origine.
Modification de suspension et hauteur de feux Clio 5
Tout changement qui modifie la garde au sol affecte l’orientation du faisceau. Remplacement d’amortisseurs, pose de ressorts courts, ajout d’un kit de rehausse pour remorquage : chacune de ces interventions décale l’assiette du véhicule, parfois de façon asymétrique.
Sur un correcteur manuel, la molette compense uniquement la charge verticale. Elle ne corrige pas un déséquilibre latéral (ressort affaissé d’un côté) ni un abaissement permanent de caisse. Dans ces cas, un réglage mécanique au régloscope est nécessaire après l’intervention sur la suspension.
Sur les versions LED à correcteur automatique, le capteur de hauteur recalibre le faisceau en continu, mais uniquement dans sa plage de travail. Une modification de garde au sol hors tolérance sature le correcteur : le faisceau reste en butée haute ou basse. Le passage en diagnostic permet alors de vérifier que les valeurs du capteur restent dans la fenêtre nominale.
Contrôle technique et réglage des feux : ce que risque une Clio 5 mal réglée
Le mauvais réglage des projecteurs figure parmi les premiers motifs de contre-visite sur le parc automobile français. Sur Clio 5, le contrôleur mesure la hauteur et l’inclinaison latérale du faisceau de croisement au régloscope. Un écart de quelques dixièmes de degré au-dessus de la tolérance entraîne un refus.
Les causes les plus fréquentes que nous constatons : molette laissée en position haute après déchargement, optique opacifiée qui diffuse la lumière et fausse la mesure, ou projecteur de remplacement non codé. Une optique jaunie ou fissurée peut simuler un défaut de réglage alors que l’orientation mécanique est correcte. Le contrôleur technique ne distingue pas toujours les deux causes, et le résultat est le même : contre-visite.
Avant un passage au contrôle, un nettoyage soigné de la surface du projecteur et une vérification de l’absence de condensation intérieure permettent d’éliminer ces faux positifs. Sur une Clio 5 de plus de quatre ou cinq ans, un polissage des optiques peut faire la différence entre un résultat favorable et une contre-visite.
